HH-QF3系列石英挠性加速度计是一款小型化、高精度、大量程惯导级加速度计，产品具有优良的长期稳定性、重复性、启动性能、环境适应性及高可靠性等特点，既可用于静态测试也可以用于动态测试，也是一款标准的振动传感器和倾角传感器。
产品采用独特的小型化设计和封装工艺，输出电流和所受到的力或加速度成线性关系，用户可以通过计算选取合适的采样电阻，达到高精度的输出。并可根据用户需求内置温度传感器，用于对偏值和标度因数的补偿，减少环境温度的影响。
应用领域 ：航天、航空、船舶、兵器等领域军用惯导系统的惯性测量及精密仪器设备隔振测试和倾角测试。

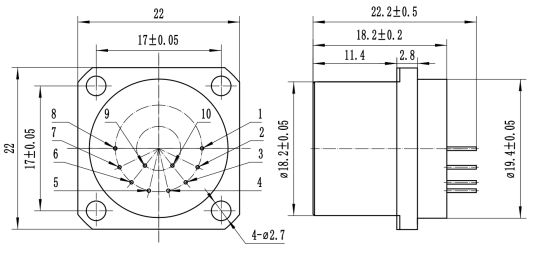

1.方形法兰外形尺寸
管脚定义：
1、信号输出 2、空 3、电源-15V 4、电源+15V
5、电源和信号地 6、空 7、空 8、空
9、-9V 或pt1000 10、+9V 或pt1000
2.三角法兰外形尺寸
技术参数
序号 | 参数 | HH-QF3-01 | HH-QF3-02 | HH-QF3-03 |
1 | 范围 | ±60g | ±60g | ±60g |
2 | 阈值 | 5μg | 5μg | 5μg |
3 | 偏值 K0/K1 | ≤±5 mg | ≤±7 mg | ≤±10mg |
4 | 标度因数 K1 | 1.0±0.2 mA/g | 1.0±0.2 mA/g | 0.6±0.2 mA/g |
5 | 二阶非线性系数K2 | ≤±20μg /g2 | ≤±30μg /g2 | ≤±20μg /g2 |
6 | 0g 4小时短期稳定性 | ≤10 μg | ≤20 μg | ≤20 μg |
7 | 1g 4 小时短期稳定性 | ≤10 ppm | ≤20 ppm | ≤20 ppm |
8 | 偏值综合重复性σk0 (1σ，1月) | ≤15 μg | ≤50 μg | ≤50 μg |
9 | 标度因数综合重复性 σk1/k1 （1σ，1月) | ≤15ppm | ≤50 ppm | ≤50ppm |
10 | 非线性系数综合重复性k2/k1(1σ，1月) | ≤±20 μg /g2 | ≤±30 μg /g2 | ≤±30 μg /g2 |
11 | 偏值温度系数（全温均值） | ≤±15 μg /℃ | ≤±50 μg /℃ | ≤±50 μg /℃ |
12 | 标度因数温度系数（全温均值） | ≤±15 ppm /℃ | ≤±80 ppm /℃ | ≤±50 ppm /℃ |
13 | 噪声(采样电阻为 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
14 | 固有频率 | 350~800 Hz | 350~800 Hz | 350~800 Hz |
15 | 带宽 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
16 | 随机振动 | 10g(20-2000Hz) | 10g(20-2000Hz) | 10g(20-2000Hz) |
17 | 冲击 | 150g,4.5ms,1/2sin | 150g,4.5ms,1/2sin | 150g,4.5ms,1/2sin |
18 | 工作温度范围 | -55～+85℃ | -55～+85℃ | -55～+85℃ |
19 | 存储温度范围 | -60~+120℃ | -60~+120℃ | 60~+120℃ |
20 | 供电 | ±12~±15V | ±12~±15V | ±12~±15V |
21 | 消耗电流 | ≤±20mA | ≤±20mA | ≤±20mA |
温度传感器 | 用户可定制 | 用户可定制 | 用户可定制 | |
23 | 尺寸 | Ф18.2X23mm | Ф18.2X23mm | Ф18.2X23mm |
24 | 重量 | ≤30g | ≤30g | ≤30g |
注：
1.标度因数参照用户要求进行调整;
2.温度传感器：分为AD590，pt1000,18B20，
3.测试周期：分为1个月，3个月，6个月，12个月，根据用户要求进行测试;
4.根据用户安装要求;外形尺寸可参照用户要求进行小幅调整，其它测试要求参照客户要求进行。
